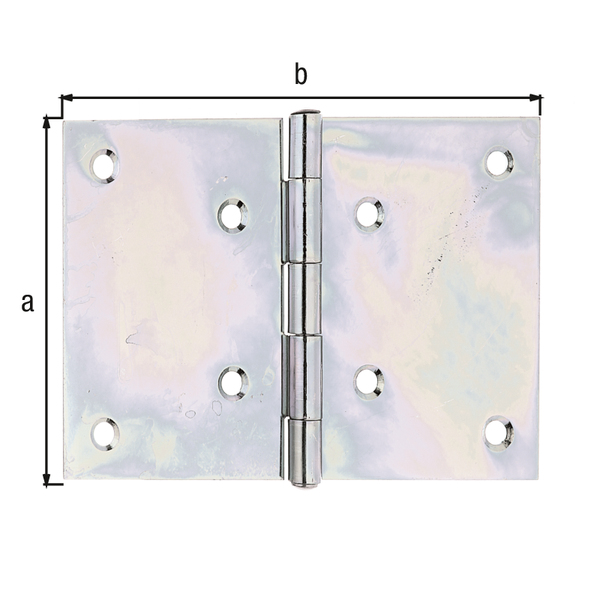

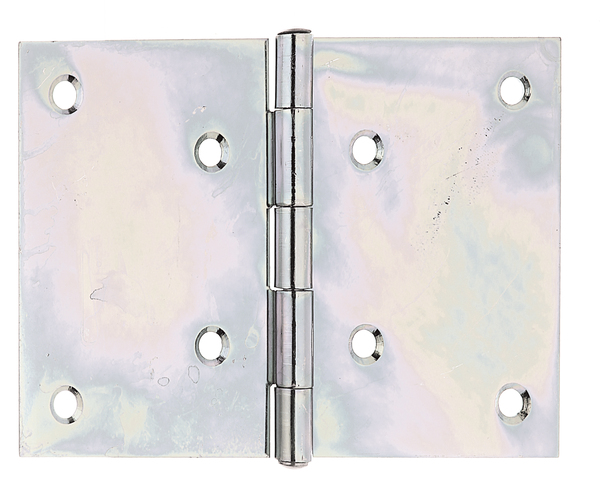

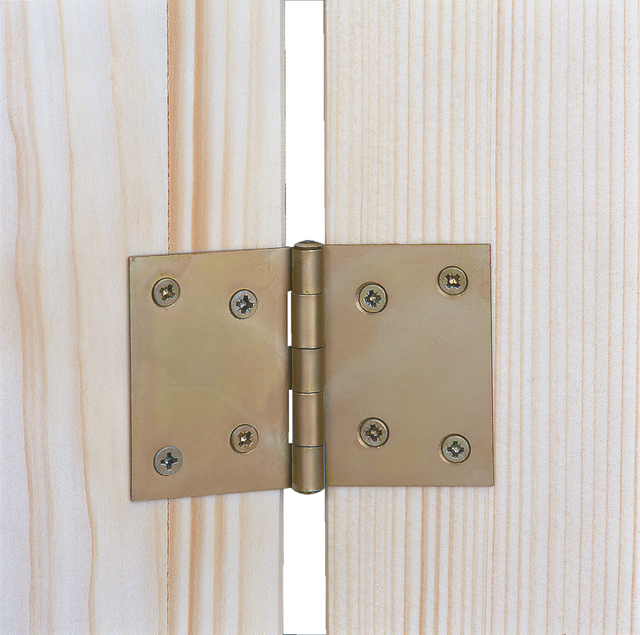

Charnière large
avec goupille en acier inoxydable rivetée
Art.-No. 346539
- Cote a:
- 100 mm
- Cote b:
- 150 mm
- Épaisseur:
- 2 mm
- Nombre x Ø du trou:
- 8 x Ø6.3 mm
- Matériau/Surface:
- Acier brut, galvanisée Sendzimir
- Finition / Couleur:
- VERZ
- Matériau:
- Acier
- Longueur:
- 100 mm
- Largeur:
- 150 mm
- Version:
- roulée
- Poids par pièce (kg):
- 0.218 kg
- Contenu UE:
- 10 Unité
Article-No.
Cote a
Cote b
Épaisseur
Nombre x Ø du trou
Action

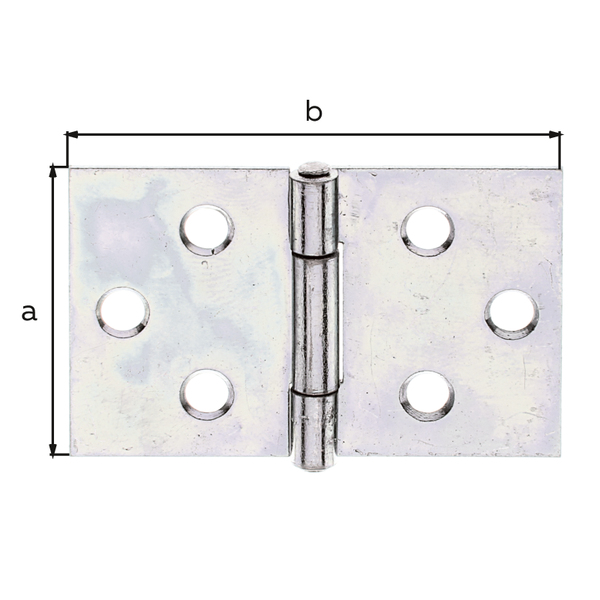

Article-No.
346461
Cote a
30 mm
Cote b
47.5 mm
Épaisseur
1 mm
Nombre x Ø du trou
6 x Ø4 mm

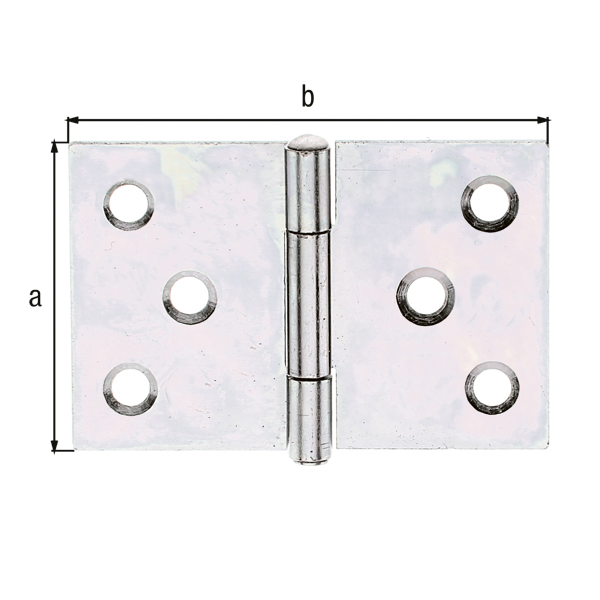

Article-No.
346478
Cote a
40 mm
Cote b
58 mm
Épaisseur
0.9 mm
Nombre x Ø du trou
6 x Ø4.5 mm

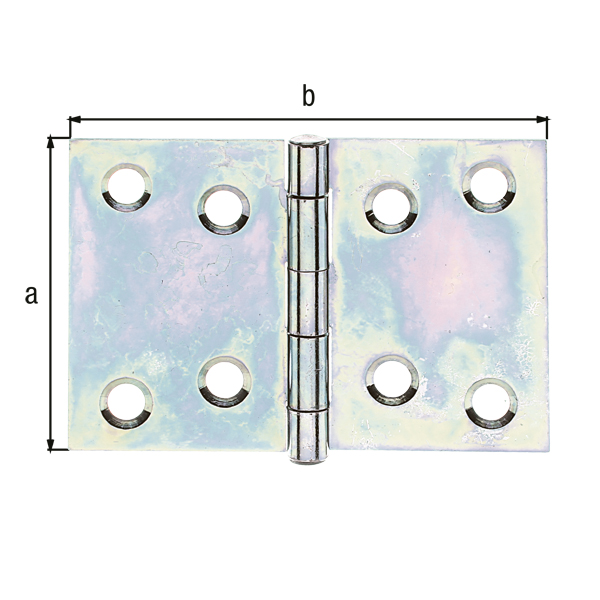

Article-No.
346485
Cote a
50 mm
Cote b
75 mm
Épaisseur
1 mm
Nombre x Ø du trou
8 x Ø5.5 mm

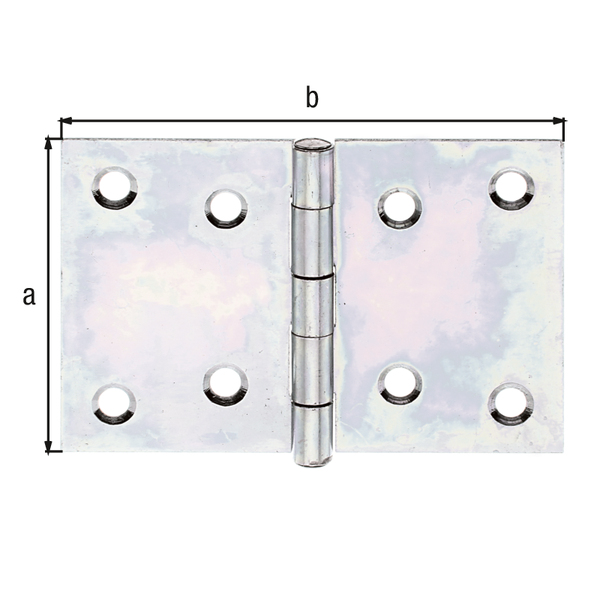

Article-No.
346492
Cote a
60 mm
Cote b
90 mm
Épaisseur
1.25 mm
Nombre x Ø du trou
8 x Ø5.3 mm

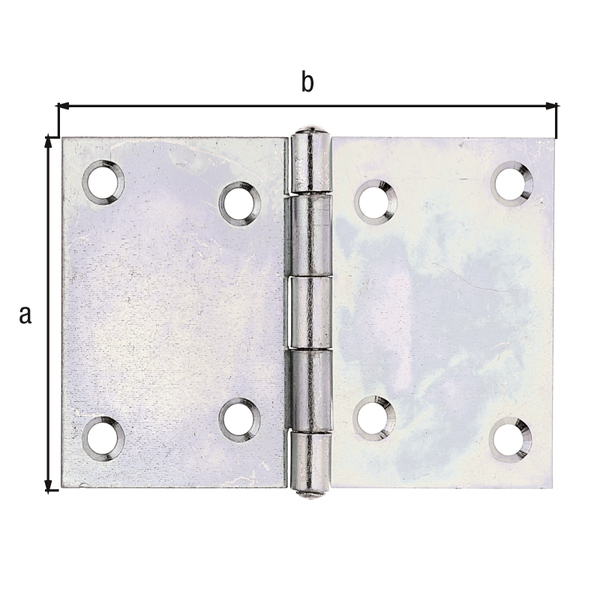

Article-No.
346508
Cote a
70 mm
Cote b
104.5 mm
Épaisseur
1.25 mm
Nombre x Ø du trou
8 x Ø6 mm

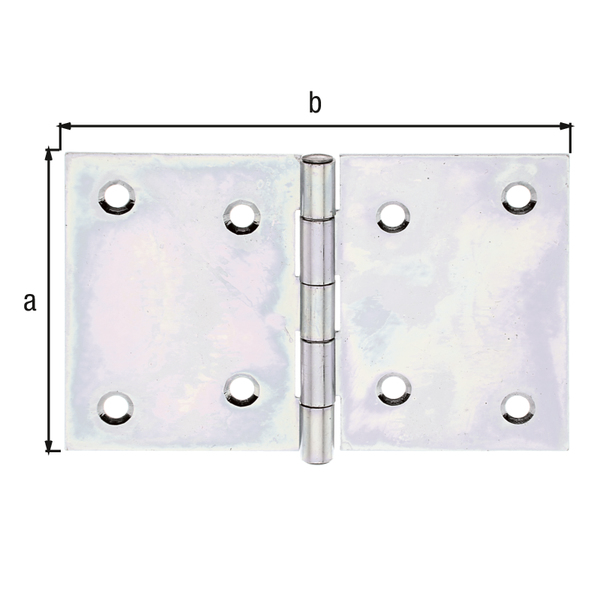

Article-No.
346515
Cote a
80 mm
Cote b
120 mm
Épaisseur
1.5 mm
Nombre x Ø du trou
8 x Ø6 mm
Article-No.
346539
Cote a
100 mm
Cote b
150 mm
Épaisseur
2 mm
Nombre x Ø du trou
8 x Ø6.3 mm
- jusqu'à 40 mm = en trois parties, à partir de 50 mm = en cinq parties
