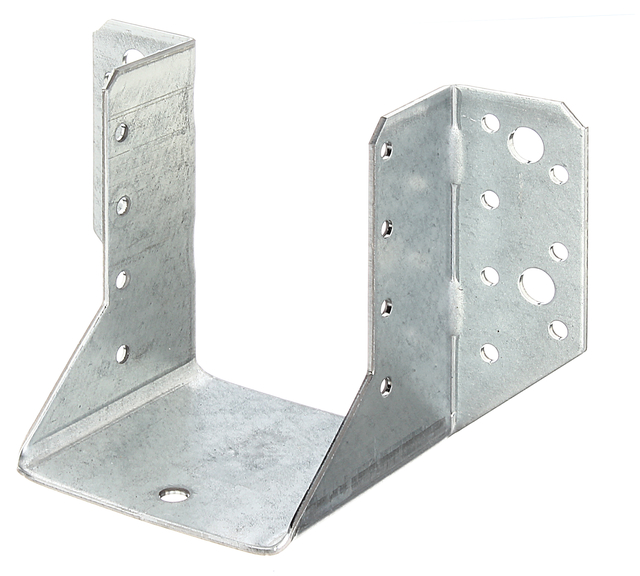

Support U Ailes extérieures
Art.-No. 335342

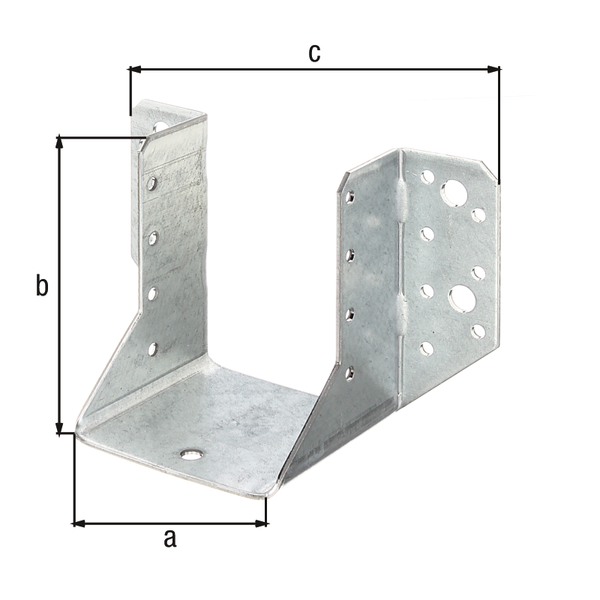

- Cote a:
- 76 mm
- Cote b:
- 90 mm
- Cote c:
- 146 mm
- Type de fixation:
- à visser
- Épaisseur:
- 2 mm
- Nombre x Ø du trou:
- 4 x Ø9 mm
- Nombre x Ø du trou:
- 22 x Ø5 mm
- Matériau/Surface:
- Acier brut, galvanisée Sendzimir, avec marquage CE selon ETA-08/0171
- Finition / Couleur:
- VERZ
- Matériau:
- Acier
- Agrément:
- Agrément technique européen ETA-08/0171
- Largeur:
- 76 mm
- Hauteur:
- 90 mm
- Largeur totale:
- 146 mm
- Poids par pièce (kg):
- 0.304 kg
- Contenu UE:
- 25 Unité
Article-No.
Cote a
Cote b
Cote c
Type de fixation
Action
Article-No.
335335
Cote a
34 mm
Cote b
143 mm
Cote c
104 mm
Type de fixation
à visser
Article-No.
334505
Cote a
40 mm
Cote b
110 mm
Cote c
110 mm
Type de fixation
à visser
Article-No.
335984
Cote a
45 mm
Cote b
110 mm
Cote c
115 mm
Type de fixation
à visser
Article-No.
353773
Cote a
40 mm
Cote b
140 mm
Cote c
110 mm
Type de fixation
à visser
Article-No.
353780
Cote a
50 mm
Cote b
68 mm
Cote c
120 mm
Type de fixation
à visser
Article-No.
334512
Cote a
50 mm
Cote b
105 mm
Cote c
120 mm
Type de fixation
à visser
Article-No.
335120
Cote a
50 mm
Cote b
135 mm
Cote c
120 mm
Type de fixation
à visser
Article-No.
354947
Cote a
60 mm
Cote b
80 mm
Cote c
130 mm
Type de fixation
à visser
Article-No.
331252
Cote a
60 mm
Cote b
100 mm
Cote c
138 mm
Type de fixation
à visser
Article-No.
331375
Cote a
60 mm
Cote b
100 mm
Cote c
138 mm
Type de fixation
à visser
Article-No.
353797
Cote a
60 mm
Cote b
130 mm
Cote c
130 mm
Type de fixation
à visser
Article-No.
353162
Cote a
60 mm
Cote b
160 mm
Cote c
130 mm
Type de fixation
à visser
Article-No.
334536
Cote a
64 mm
Cote b
65 mm
Cote c
134 mm
Type de fixation
à visser
Article-No.
334529
Cote a
64 mm
Cote b
98 mm
Cote c
134 mm
Type de fixation
à visser
Article-No.
335144
Cote a
64 mm
Cote b
128 mm
Cote c
134 mm
Type de fixation
à visser
Article-No.
353803
Cote a
64 mm
Cote b
158 mm
Cote c
134 mm
Type de fixation
à visser
Article-No.
333850
Cote a
70 mm
Cote b
95 mm
Cote c
140 mm
Type de fixation
à visser
Article-No.
335151
Cote a
70 mm
Cote b
125 mm
Cote c
140 mm
Type de fixation
à visser
Article-No.
353827
Cote a
70 mm
Cote b
155 mm
Cote c
140 mm
Type de fixation
à visser
Article-No.
335342
Cote a
76 mm
Cote b
90 mm
Cote c
146 mm
Type de fixation
à visser
Article-No.
335168
Cote a
76 mm
Cote b
152 mm
Cote c
146 mm
Type de fixation
à visser
Article-No.
331306
Cote a
80 mm
Cote b
120 mm
Cote c
150 mm
Type de fixation
à visser
Article-No.
331382
Cote a
80 mm
Cote b
120 mm
Cote c
150 mm
Type de fixation
à visser
Article-No.
335182
Cote a
80 mm
Cote b
150 mm
Cote c
150 mm
Type de fixation
à visser
Article-No.
354725
Cote a
80 mm
Cote b
180 mm
Cote c
170 mm
Type de fixation
à visser
Article-No.
331351
Cote a
100 mm
Cote b
140 mm
Cote c
170 mm
Type de fixation
à visser
Article-No.
331399
Cote a
100 mm
Cote b
140 mm
Cote c
170 mm
Type de fixation
à visser
Article-No.
335243
Cote a
100 mm
Cote b
200 mm
Cote c
190 mm
Type de fixation
à visser
Article-No.
331405
Cote a
120 mm
Cote b
160 mm
Cote c
210 mm
Type de fixation
à visser
Article-No.
354770
Cote a
120 mm
Cote b
190 mm
Cote c
210 mm
Type de fixation
à visser
Article-No.
331450
Cote a
140 mm
Cote b
180 mm
Cote c
228 mm
Type de fixation
à visser
