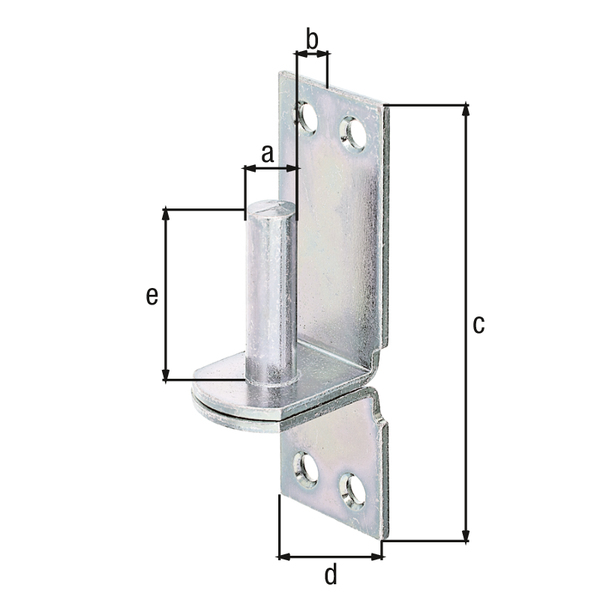

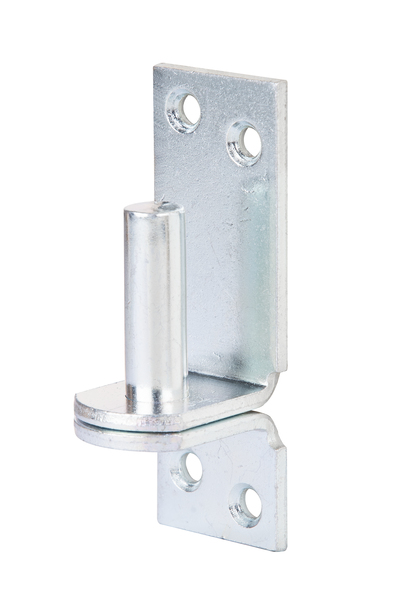

Gond sur platine crochet DI
avec trous de vis fraisés
Art.-No. 311230
- Cote a-Ø:
- 13 mm
- Cote b:
- 11 mm
- Cote c:
- 100 mm
- Cote d:
- 35 mm
- Cote e:
- 40 mm
- Type de fixation:
- à visser
- Épaisseur:
- 4 mm
- Nombre x Ø du trou:
- 4 x Ø6.5 mm
- Matériau/Surface:
- Acier brut, galvanisée passivée
- Système:
- pentures,gonds
- Finition / Couleur:
- VERZ
- Matériau:
- Acier
- Ø du mandrin:
- 13 mm
- Largeur du panneau:
- 35 mm
- Poids par pièce (kg):
- 0.209 kg
- Contenu UE:
- 10 Unité
Article-No.
Cote a-Ø
Cote b
Cote c
Cote d
Action

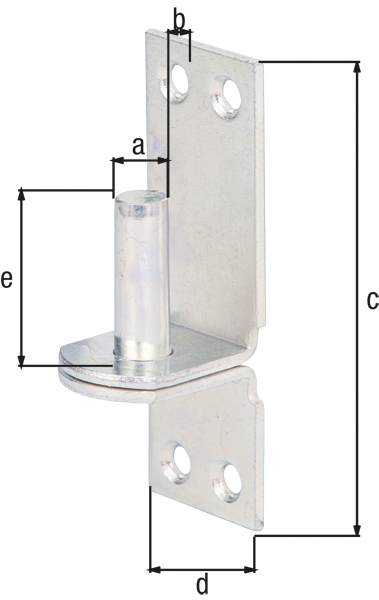

Article-No.
311155
Cote a-Ø
10 mm
Cote b
10 mm
Cote c
90 mm
Cote d
30 mm
Article-No.
311230
Cote a-Ø
13 mm
Cote b
11 mm
Cote c
100 mm
Cote d
35 mm
Article-No.
311261
Cote a-Ø
16 mm
Cote b
13 mm
Cote c
115 mm
Cote d
40 mm

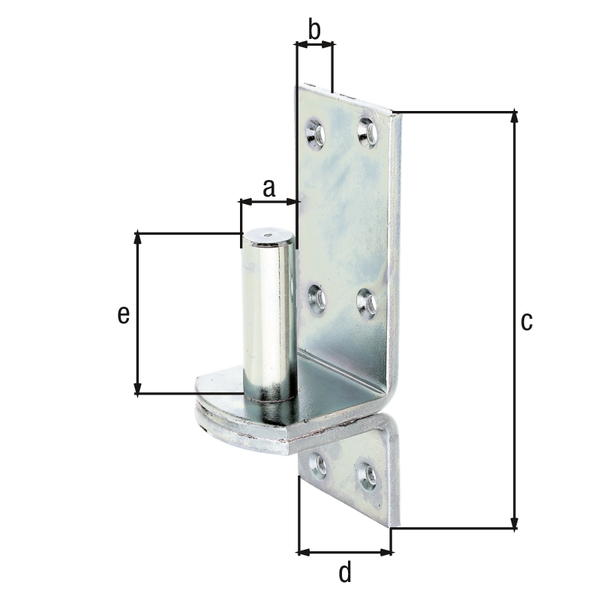

Article-No.
311315
Cote a-Ø
20 mm
Cote b
20 mm
Cote c
167 mm
Cote d
60 mm
- Vous trouverez le matériel de fixation adapté dans l’espace « Vis et accessoires ».
